Для завершения этапа по устройству проема в некоторых случаях требуется изготовление, и монтаж металлоукреплений на проем. Как правило, усиление стен и проемов требуется в жилых многоэтажных домах при изготовлении проема в несущей стене дома, исключения могут составлять монолитные дома и последние этажи панельных домов, однако абсолютно точно, о необходимости укрепления дверного проема может сказать только проектная организация, после проведения инженерных изысканий. Также, необходимо отметить, что на проем в ненесущей стене панельного дома усиление не требуется.
В этом разделе мы рассмотрим наиболее часто используемые укрепления дверных проемов в жилых панельных и монолитных домах после изготовления проема или демонтажа стены.
Проемы в кирпичных стенах изготавливаются по другой технологии См.>>>> Проемы в кирпичных стенах.
Итак, металлоконструкции проемов бывают следующие:
Укрепление из швеллера "ТИП 1" (рис. 1.1, 1.2)
Укрепление из швеллера "ТИП 2" (рис. 2)
Укрепление из уголков (Рис. 3, 4, 5)
Смешанное укрепление из уголков и швеллеров (Рис. 6)
Сложные усиления проемов (Рис. 7, 8)
Рассмотрим каждое усиление по отдельности.
Укрепление проема швеллером
Существует мнение, что металлоконструкция для проема из швеллера самая надежная, однако это утверждение не совсем верно, т.к. при всей на первый взгляд "мощности" конструкции она имеет ряд недочетов. Возьмем стандартное укрепление проема из швеллера тип 1 которое представлено на рисунках 1.1 и 1.2 (нажмите для увеличения фотографии).
тип 1 (РИС. 1.1)
 |
тип 1 (РИС. 1.2)  |
тип 2 (РИС. 2)  |
Укрепление из швеллеров "ТИП 1" (Рис. 1.1, 1.2)
Самые простой и не дорогой способ укрепления проема (часто можно встретить в проектах МНИИТЭП). Монтаж данного металлоусиления довольно прост и многие компании по демонтажу готовы сделать его почти "даром". Однако, эта не хитрая конструкция таит в себе "подводные камни".
Если посмотреть швеллер в разрезе,
то даже беглого взгляда достаточно, для того чтобы понять, что закругленные внутренние углы и скосы не обеспечат полное прилегание к стене в процессе монтажа. Выход из этой ситуации это обработка краев бетонного проема (тоже не самый лучший), ведь практически не возможно так точно обработать края проема для полного прилегания швеллера. Можно попробовать зачеканить раствором, но тут опять неудача нет абсолютно, ни какого доступа к внутренней части усиления (хотя в проектах МНИИТЭП написано "тщательно зачеканить раствором после монтажа", только не указано как). Мы рекомендуем своим заказчикам не экономить несколько тысяч рублей, а делать добротное усиление из уголка, о котором мы поговорим позднее.
Укрепление из швеллеров "ТИП 2" (Рис. 2)
Данное усиление из швеллера отличается кардинально от "первого типа" более высокими показателями, устанавливается на нижних этажах высотных зданий. Монтаж усиления производится не на проем, а на стену с одновременной установкой балок под перекрытие. Вся конструкция стягивается между собой шпильками. Характерной особенностью данного усиления проема является то, что усиление проема необходимо выполнять ДО РЕЗКИ ПРОЕМА! Стоимость установки усиления такого плана на порядок выше простого швеллерного усиления. Из минусов хотелось бы отметить выпирающие части швеллера по периметру всего дверного проема.
Укрепление проемов уголком

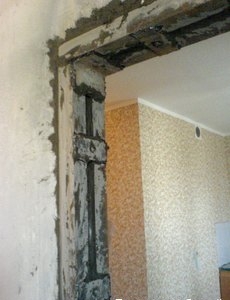

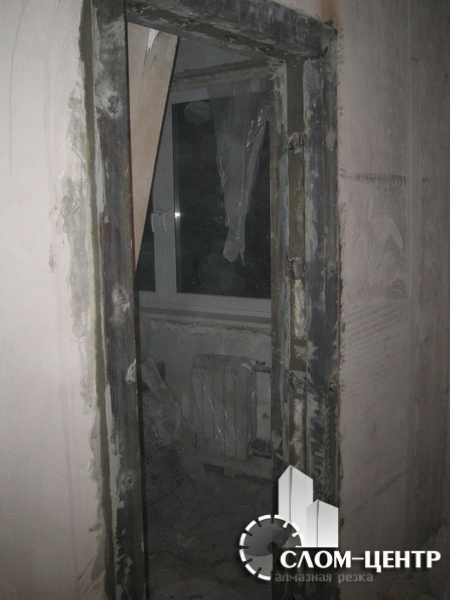

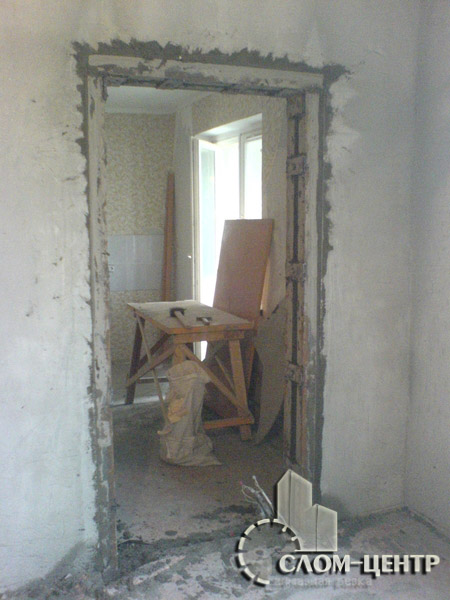

Самое приемлемое металло укрепление проема по цене и качеству! Монтаж может быть осуществлен как внахлест, так и заподлицо со стеной. На первый взгляд конструкция напоминает усиление из швеллеров, но отличительной особенностью и преимуществом является то, что оно монтируется непосредственно на стене т.е. внешние края более плотно прилегают к стене, а внутренняя часть имеет зазор необходимый для зачеканки раствором. Зачеканка цементным раствором необходима для получения "монолитной" конструкции металла и стены. Существует несколько вариантов металлоусиления проема уголком, но все они лишь незначительно отличаются от представленных на рисунках 3; 4; 5.
Как видно на рисунках все усиления тщательно зачеканены цементным раствором (излишки раствора без труда удаляются через несколько дней после монтажа).
Усиление из уголка является самонесущей конструкцией с опиранием на торцевые части вертикальных стоек. Еще хотелось бы отметить из плюсов уголкового усиления это возможность поставить более "мощный" уголок например, разнополочный 100*63 заменить на 140*90.
Цены на усиление проемов уголком всего на несколько тысяч рублей больше "простого швеллерного усиления", а разница в качестве значительная.
Комбинированное и сложное укрепление проемов
В стенах, толщиной свыше 280 мм в монолитных домах может также применяться комбинированное укрепление проемов, где горизонтальная часть конструкции состоит из швеллеров, а вертикальная из уголков РИС. 6.
Данная металлоконструкция отвечает всем требованиям. Есть возможность качественной зачеканки цементным раствором.
Из минусов конструкции необходимо отметить:
А) - проем приходиться резать выше на ширину швеллера т.е., стандартный проем 2,1м. * 0,9м. режем 2,3м. * 0,92м. для установки швеллера;
Б) - вся несущая способность швеллеров держится на сварных швах находящихся по углам проема, поэтому сварные швы необходимо выполнять только квалифицированному сварщику.
Комбинированное
РИС. 6
 |
Сложное усиление
РИС. 7  |

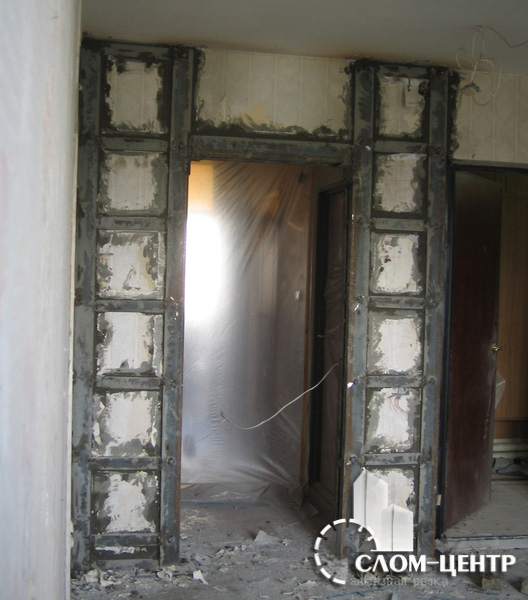

Сложное усиление
РИС. 8  |
Сложные и нестандартные усиление стен и проемов встречаются крайне редко и могут иметь совершенно не предсказуемую конструкцию, пример РИС. 7, 8.
Применение сложных типов усиления проемов порой обусловлено несколькими признаками:
А). Некачественные демонтажные работы по изготовлению проема. Пример отражен на РИС. 7, собственник помещения в целях "экономии" сделал проем с использованием дешевой рабочей силы и отбойных молотков. Эта "экономия" привела к образованию трещин в стенах в области проема и соседних смежных помещениях (последствия использования неквалифицированной
рабочей силы по изготовлению проема отражены на фото -
ФОТО 1,
ФОТО 2,
ФОТО 3).
Вследствие такой "работы" МНИИТЭП разработал проект сложного металлоукрепления проема, а также укрепление стен в смежных помещениях (Работа по монтажу укрепления проема и стен в смежных помещениях заняла более 7 дней, а стоимость материалов и
монтаж укрепления
В РАЗЫ превысил изготовление стандартного проема методом резки с установкой уголкового усиления!).
Б). Также, сложные металло укрепление проемов используют в местах, где изготовление проемов не желательно для конструкции дома. Но, необходимость прорезки проема очевидна (например, при объединении нескольких квартир РИС.8).
В). Очевидность сложных и более "мощных" укреплений при демонтаже несущих стен неоспорима. Демонтаж несущих стен в квартире РИС.9 возможен только после получения необходимой разрешительной документации. Усиление конструкцией после демонтажа стены относиться к разряду сложных и более трудозатратных.

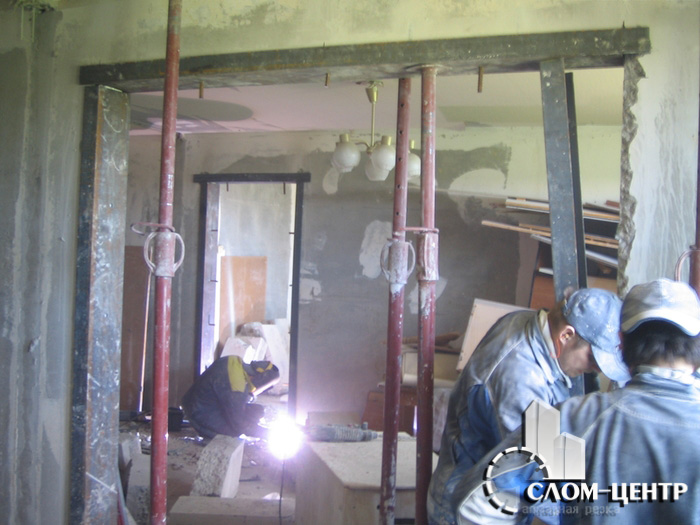

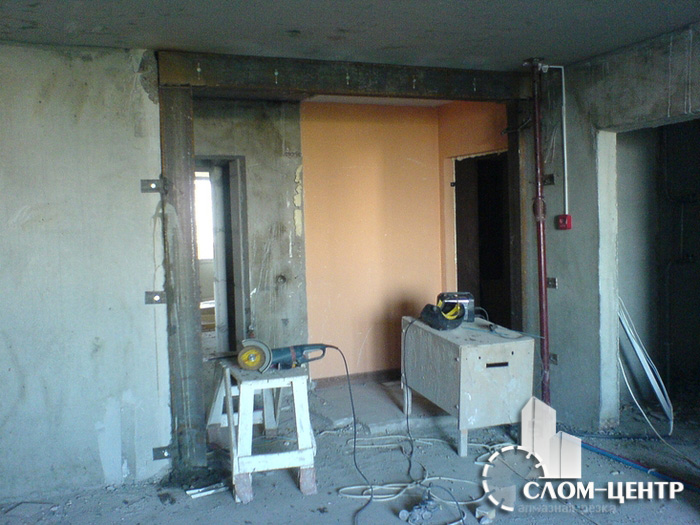

Демонтаж стены (РИС. 9)
 |
Монтаж усиления из швеллеров  |
Проемы в кирпичных стенах делаются по другой технологии и имеют другие требования к изготовлению проема и усиления. Ознакомиться с усиление проемов в кирпичных стенах можно здесь
>>> Проемы в кирпичных стенах
